最近「メインPCがサブPC落ちしました 」や「Analogue Pocket を購入してみた 」をデジタル機器を追加したため、ディスプレイに接続する端末が増えました。 これを機会にディスプレイ接続情報をまとめてみました。

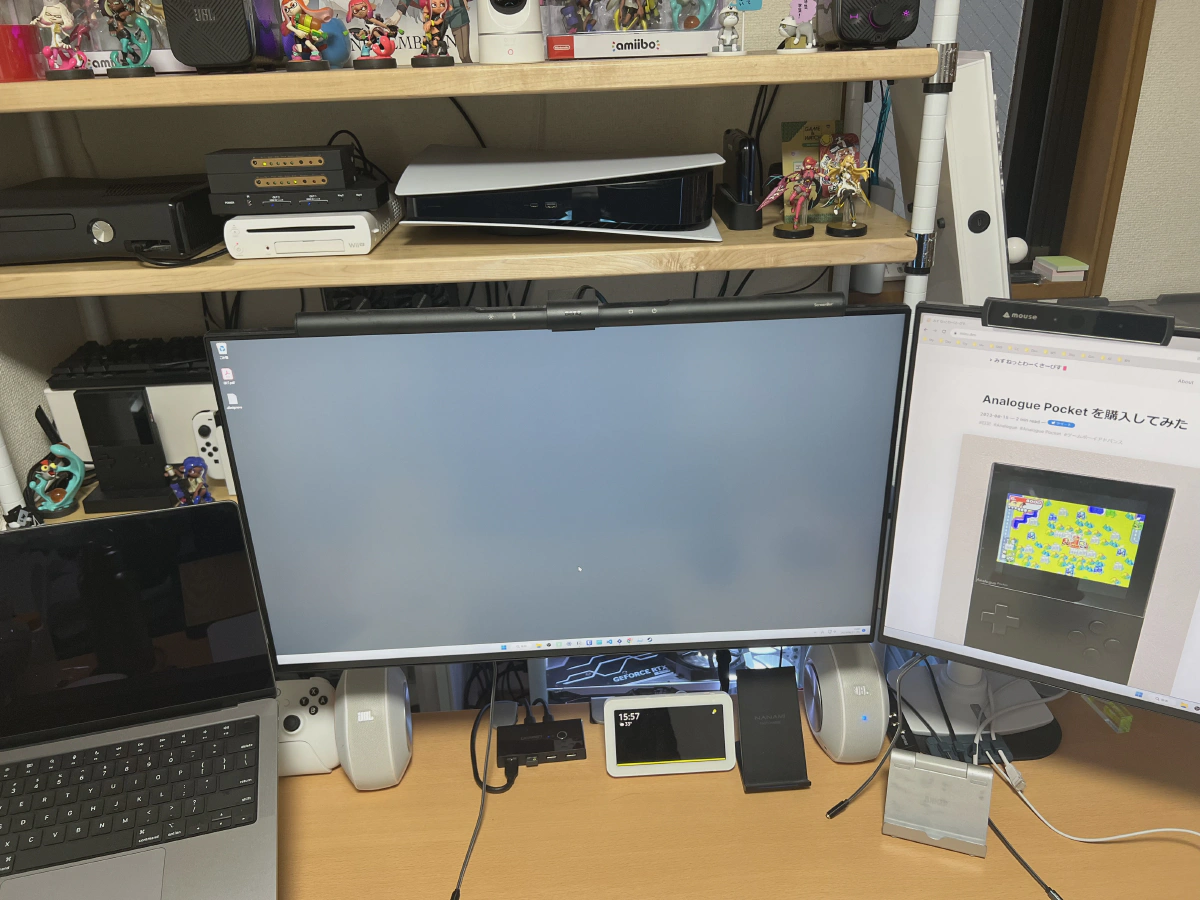

下記のようにディスプレイ接続されており、気軽にHDMI切替器を利用して利用する端末の切り替えを行っております。

基本的なコンセプトとして、このような接続方法です。

  • DisplayPort
    • メインPC
  • HDMI1
    • MacBookPro
  • HDMI2
    • ゲーム機などその他端末

また、デスク上にHDMIケーブルを持ってきており、FREEのところがそれになっており、RaspberryPiの確認などテンポラリ的な利用もできるようにしております。

flowchart subgraph Display LG_27GN950_Main LG_27GN950_Sub end subgraph Capture Elgato_HD60_S end subgraph HDMI切替器 HDMI切替器A HDMI切替器B HDMI切替器C end subgraph PC PC_Main PC_Sub MacBookPro end subgraph Game Switch PS5 WiiU XBOX360 Analogue_Pocket end subgraph Other FREE end PC_Main -->|DisplayPort| LG_27GN950_Main MacBookPro -->|HDMI1| LG_27GN950_Main HDMI切替器A -->|HDMI2| LG_27GN950_Main PC_Sub -->|HDMI1| HDMI切替器A Switch -->|HDMI2| HDMI切替器A PS5 -->|HDMI3| HDMI切替器A HDMI切替器B -->|HDMI4| HDMI切替器A PC_Main -->|DisplayPort| LG_27GN950_Sub MacBookPro -->|HDMI1| LG_27GN950_Sub HDMI切替器C -->|HDMI2| LG_27GN950_Sub PC_Sub -->|HDMI1| HDMI切替器C FREE -->|HDMI2| HDMI切替器C PC_Main -->|HDMI3| HDMI切替器B WiiU -->|HDMI1| HDMI切替器B XBOX360 -->|HDMI2| HDMI切替器B HDMI切替器A -->|HDMI| Elgato_HD60_S Analogue_Pocket -->|HDMI3| HDMI切替器B

ただ、この構築には若干失敗しており、HDMIセレクターを同じものを購入したため、リモコンが同時に反応してしまうのが問題となっております。 安物のため、チャンネル切り替えなどできないです。残念。

今度はN100のミニPCが欲しく、また端末が増えちゃうなーと思っているところです。
